２．ベンチアップイチゴ用少量土壌培地耕栽培システム

　

(1) 装置前提

　　このベンチアップ装置は、誰でもが取り組みやすいように、できるだけ装置をシンプルに設計している。また、養液処方も簡易的なものを前提としている。そのため、紹介するシステムは必ずし　も高収量を望むものではなく、取り組みやすさを中心に考案している。当方式の栽培に慣れ、高収量を求める場合は、ＥＣコントローラーや培地加温施設、養液処方の変更が必要である。

　　ここではできるだけシンプルで安価な装置で、3,000kg／1,000�u程度の収量を目標にしたシステム設計を説明する。

　

　

(2) 必要資材

�@ メイン装置部材

　　　渦巻き式ポンプ

　　　養液タンク（1,500ﾘｯﾄﾙ 程度）

　　　排液タンク（100〜200ﾘｯﾄﾙ）

　　　ろ過器

　　　タイマー（サブタイマー付き 100Ｖ）

　　　電磁弁（100Ｖ50ｍｍ）

　　　バスポンプ（簡易水中ポンプ；100Ｖ、70〜200ﾘｯﾄﾙ ／分）

　

�A ベッド部

　　　直管パイプφ25ｍｍ×105ｃｍ（規格品を業者に委託してカットする）

　　　直管パイプφ25ｍｍ× 30ｃｍ（同上）

　　　直管パイプφ19ｍｍ×5.5ｍ

　　　パイプ金具　25／25

　　　パイプ金具 25／19

　　　ヌキ板（15ｍｍ×９ｃｍ×４ｍ、15ｍｍ×20ｃｍ×４ｍ）

　　　発泡スチロ−ル板（１ｃｍ厚）

　　　ポリオレフィン系フィルム；ＰＯ（0.1ｍｍ×135ｃｍ）

　　　灌水チューブ（ベッドが長い場合100ｍ型）

　　　灌水チューブ用異径ソケット、ストッパー

　　　雨樋（幅105ｍｍ）

　　　ハウスホルダーφ25ｍｍ（４〜５ｃｍに切る）

　　　透明ビニルホ−ス（外径12ｍｍ／内径10ｍｍ）

　　　樋用品（樋継ぎ手、樋止め、集水器）

　　　Ｕ字金具（20ｍｍ用）

　

�B 給排水部

　　　塩ビ管（ＶＰ50、ＶＰ25、ＶＵ40）

　　　塩ビ管継ぎ手（チ−ズ 50／50、50／25、40／40

　　　　　　　　　（エルボ 50、40、25）

　　　スリースバルブ（50）、バルブソケット

(3) ベッド脚の組立

　

　

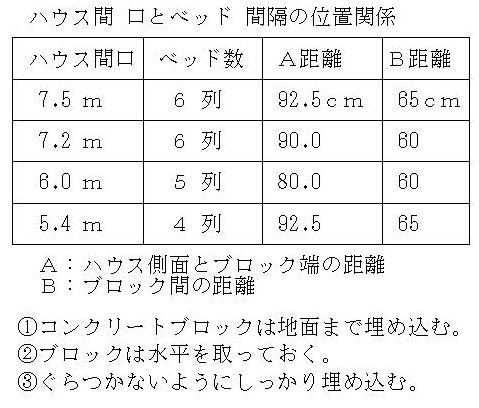

(4) コンクリートブロックの埋設　

　　ベッド脚の据え付け位置にコンクリートブロックを埋設する。

　

　

正面図

　

　

　

(5) 脚の設置

　　コンクリートブロックの上に組み立てた脚を、直管パイプ（φ19ｍｍ）を通して立てる。

　　脚元をコンクリートで固定する。

　

　

(6) ヌキ板および発泡スチロ−ルのはめ込みと排液用の穴あけ

�@ ９ｃｍ幅のヌキ板を側面に立てる。

�A 20幅のヌキ板をベッド底面にはめ込む。

�B 発泡スチロ−ルを7.5ｃｍおよび18ｃｍ幅にカットする。

�C カットした発泡スチロ−ルをベッド内部にはめ込む。

�D ベッド底部の中央に、直径12ｍｍの排液用の穴を30ｃｍ間隔にあける。

　（ヌキ板、発泡スチロ−ルとも）。

�E 排液用の穴に透明ホースを差し込む。
