ワイヤーガイド式くくりワナの作り方　後編　(c)2015 kimura

前編　くくりワナの作り方　その1　ワイヤーの製作　からお読みください

では　踏み板・ワイヤガイド部分の製作

踏み板部分の製作
[ワイヤガイド]

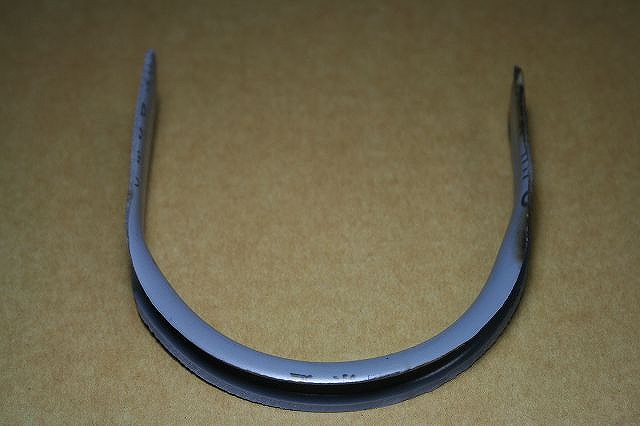

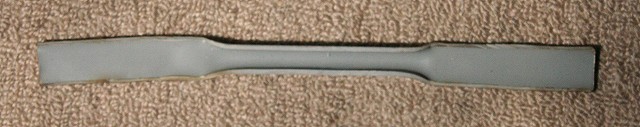

30cmのVP13は縦半分にカットして、バーナー等であぶって両端を平たくし、続いてＵ字型に曲げます。


80度くらいで加工可能になってきますが、十分な加工をしたければ100度以上に加熱しないといけません。



幅が11cm程度になるように冶具があれば作業がしやすいのです
φ10cm程度のビンなどを利用すると結構上手くいきます。

　平たくした部分にφ5.5mmの穴をあけておき、角は丸くしておきます。このワイヤーガイド2本でワンセットです。
　同様の構造を作れるのであれば、材質は特に問いません。

踏み板本体の製作

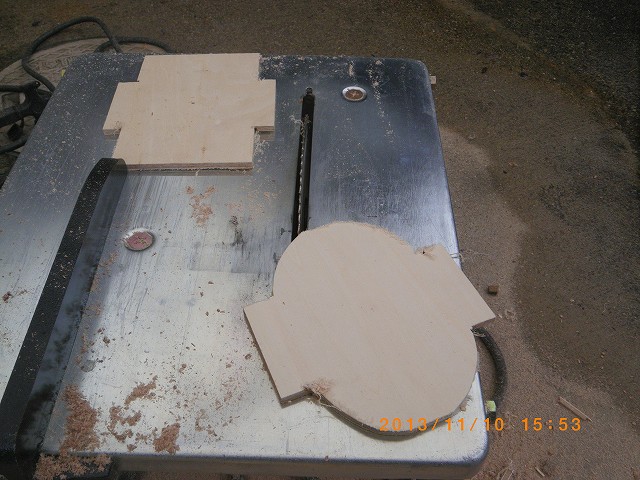

シナの合板から、踏み板部分を切り出します。ジグソーみたいなものでも可能ですが、大量生産ならやっぱ電動のこですね。
材質はプラ板だろうが鉄板だろうが何でもかまいません。入手性と加工性と考慮して、適当なもので作ってください。
ここで使用するのは　14cm×16cm　の板です。

ケモノが踏むは蹴散らすは、そもそも合板を露天に晒すのですから寿命は２年くらいです。
予備を含めて多めに用意しましょう。

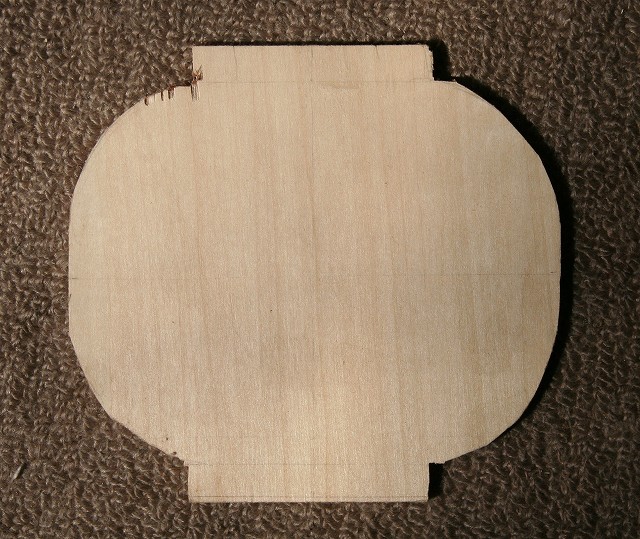

出来上がりはこんな感じです。
小判型に耳がついたのが基本形です。小判型にこだわる必要はありません。多少カクカクしていても問題なしです。

耳の部分の幅で、動作する踏圧を調整します。
耳の部分が広いほど、ワイヤーガイドの角度は浅くなります。ということは、軽い踏圧で弾くわけです。
耳の幅はイノシシ・シカで7cm、中型獣も狙うなら8cmにしています。

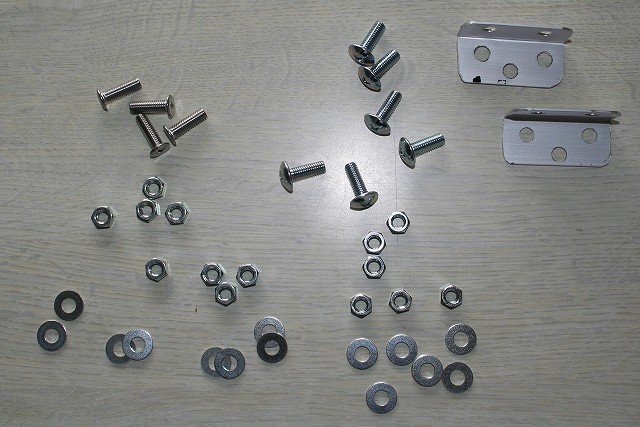

左は、踏み板作成に使うねじ類です。

左上にあるのがスリムヘッドのねじ。なかなか入手しにくいのでねじ専門店で探してください。
私は草津市にあるねじの山崎で購入しました。

あとはナットとワッシャ類

右上にあるのが、アルミアングル（19×19×1.0mm）を加工した金具です。


このLアングルが結構大事です。

Ｌアングルを切断してφ5.5mmの穴をあけます。合板側が3cm､ワイヤガイド側が2cm間隔です
同じ幅にしたら、干渉してワイヤーガイドが装着できませんよ。

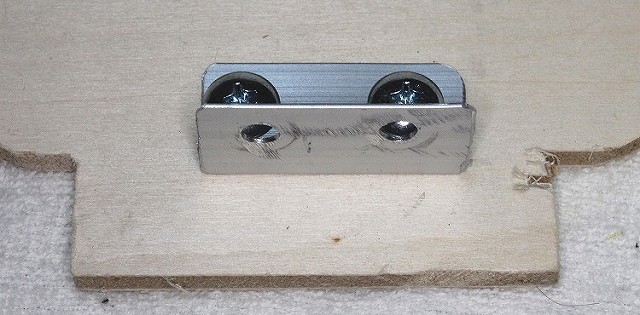

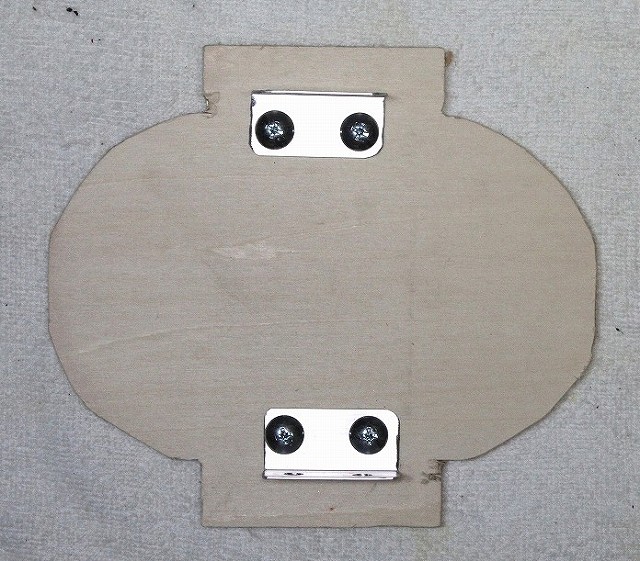

　これを先のシナ合板にトラスネジで固定します。
　裏側のナットにはワッシャをかませて強度を確保します。

　ナベネジでは頭がでかすぎて、スリムヘッドでは高くつきます。
　材料表ではトラスネジ3本で固定するようにしていますが、写真では2本止めしてます。強度はこれでもいけると思います。

　ワイヤーの短径を12cm以内にしなければならないので、Ｌアングルの間隔は10.5cmにしておきます。
　長径の方はというと、これが規定がありません。心配な方は担当課にご確認ください。
　市販品では短径12cm長径24cmなんてものもあります。

　このくくりワナはVP13を使用して長径18cm程度になるようにしています。あまり伸ばすと強度的にしんどくなります。
　また、ワイヤーガイドの角度設定がシビアになりますので、ほどほどで手を打っています。
これにワイヤーガイドを装着するわけです。

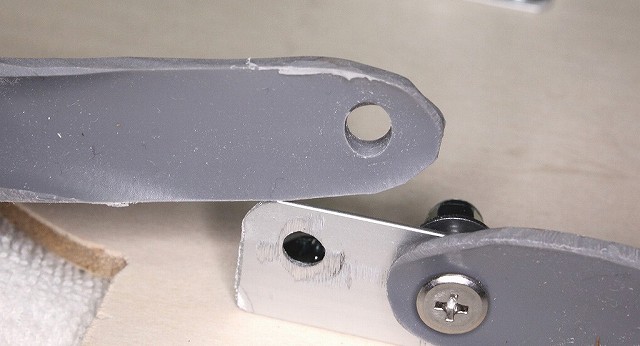

ワイヤーガイドはスリムヘッドのネジを使用して組み立てます。
＃　普通のナベネジだと、ここでワイヤーが引っかかってしまいます。

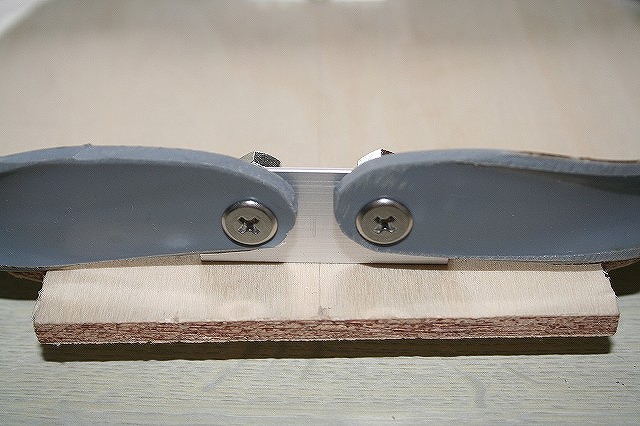

スリムヘッドのネジ+ワイヤーガイド+ワッシャ+Ｌアングル+ワッシャ+ナット+ナットと、ワッシャを噛ませます。

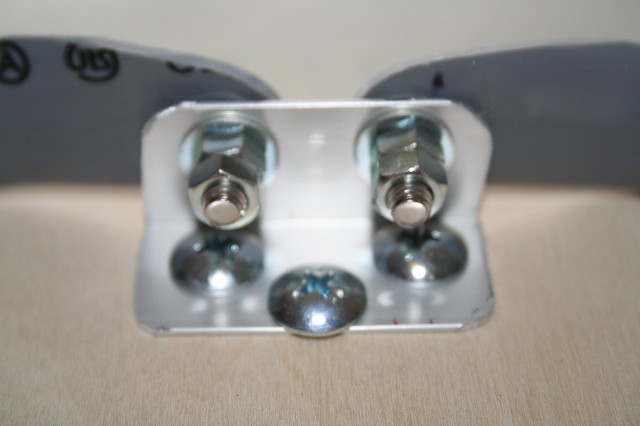

 裏側はこんな感じで、末端はＷナットで固定するか、ナイロンナットを使用し、ワイヤーガイドが軽く動く程度で固定します。

締めすぎるとワイヤーガイドの動きが悪くなります。

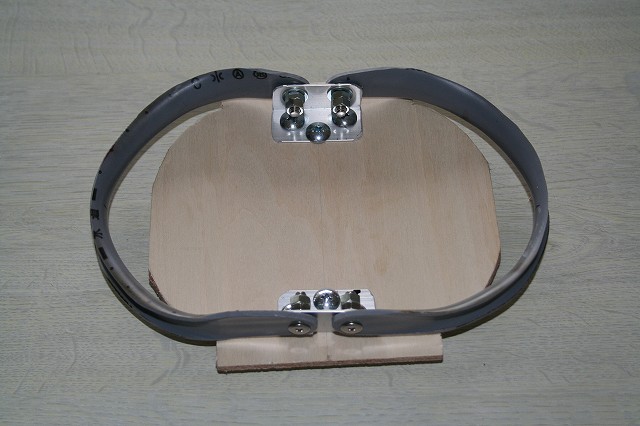

これが完成した踏み板です。踏み板がそのままトリガーになりますので、全体としては非常にシンプルな構造です。
ワイヤーを掛けてばねを圧縮すると、ワイヤーガイドは水平よりも少しが下がって、ばねの張力が掛かります。踏み板を踏むとワイヤーガイドが上に上がる形になり、ワイヤーガイドが水平より上になると、押しバネの力でワイヤーを締める仕組みです。
ついでにもうひとつ　囲いも作成
　ケモノは鼻で地面を探っています。横からくくりワナを叩かれると位置がバレる事と、ずれてしまうことで不発がおきたりします。

　ワイヤーガイド部分を保持する囲いがあれば尚良しということになります。

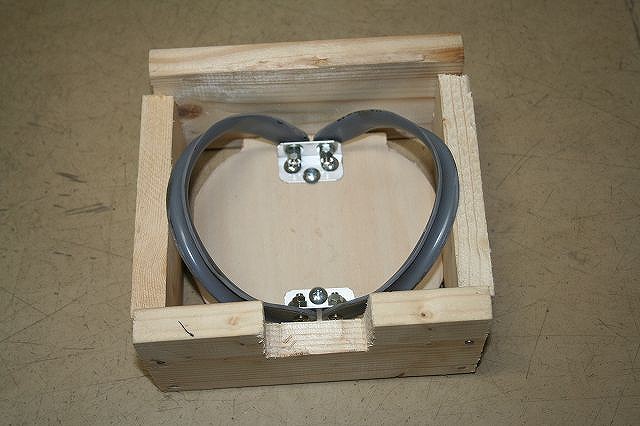

　写真の囲いは1×４の板を縦１／３に切って作成しています。内法が14ｃｍ×16ｃｍの踏み板が引っかからずに落ちるようになっていれば何でもＯＫです。

　板２枚でワイヤーガイドを支えても動作します。
　要するに、踏み板を踏んだらワイヤーガイドが上に反転するようになればいいのです。

完成図

完成したくくりワナはこのような形になります。うまく動作するとこんな感じで捕獲できます。
くくりワナは、いかに上手に隠してケモノに踏ませるかがキモです。ポンと置いて掛かると思ったら大間違いですよ。
